Montage d'un cluster Kubernetes avec Raspberry Pi (partie IV)

Ceci est la quatrième partie d’une série d’articles dans laquelle j’explique comment j’ai monté un cluster Kubernetes en utilisant des Raspberry Pi. Ici, j’expliquerai le mécanisme que j’utilise pour mesurer la consommation électrique du cluster.

Introduction

Dans un billet précédent de cette série, j’avais déjà mentionné le premier dilemme auquel je me suis confronté : cloud vs. on premise. À ce moment-là, j’avais pris en compte les coûts des deux alternatives, bien que la comparaison ait été assez approximative, car pour l’option on premise je n’avais pas pris en compte le coût électrique du maintien du cluster en marche. C’est pourquoi j’ai depuis cherché un moyen de mesurer la consommation du cluster.

J’étais parfaitement conscient dès le départ que le projet de cluster me prendrait plusieurs mois, ne serait-ce qu’en considérant la phase de recherche, d’essais et d’apprentissage. S’il évolue comme je l’espère, le cluster deviendra un élément central et sera utilisé en continu. Mon intention est de l’utiliser pour héberger certaines applications que j’utilise habituellement et que j’ai actuellement dispersées sur plusieurs Raspberry Pi dans la maison, comme Home Assistant, que je mentionne dans ce billet.

Étant donné que le cluster sera en fonctionnement permanent, je considère qu’il est très intéressant de mesurer sa consommation électrique et d’en calculer le coût. Cela permettrait une comparaison plus précise entre le coût d’un cluster dans le cloud et celui de ce cluster local.

Comment mesurer la consommation électrique ?

Pour mesurer la consommation du cluster, j’ai opté pour un Sonoff Pow R2. Je l’ai placé avant la multiprise qui alimente tous les éléments du cluster. Ainsi, tout le courant nécessaire au fonctionnement du cluster — éclairage, ventilation, Raspberry, switch… — passe par le Sonoff et peut être mesuré globalement.

Pour fixer le Sonoff au boîtier du cluster, j’ai conçu plusieurs pièces que j’ai imprimées avec mon imprimante 3D. J’ai décidé de laisser le Sonoff à l’extérieur au début pour assurer une meilleure couverture WiFi.

Le boîtier du cluster agirait-il comme une cage de Faraday ?

J’ai préféré être prudent et le laisser d’abord à l’extérieur, même si ce n’est pas le plus esthétique. Plus tard, je redessinerai peut-être les pièces pour l’intégrer à l’intérieur du boîtier.

Mesurer la consommation ne sert à rien si l’on n’enregistre pas les données. Pour cela, j’ai profité d’une instance de Home Assistant que j’utilise pour la domotique de la maison. De cette façon, je peux facilement disposer d’un tableau de bord pour visualiser la consommation. Dans ce billet je n’expliquerai pas comment installer Home Assistant, mais je décrirai certaines configurations que j’ai dû modifier.

Sonoff Pow R2

Il s’agit d’un dispositif économique que l’on peut définir comme un interrupteur “intelligent” contrôlable en WiFi et capable de mesurer la consommation électrique. Dans mon cas, je ne l’utilise pas comme interrupteur mais uniquement comme compteur. Pour “désactiver” la fonction d’interrupteur (via logiciel), il suffit de le configurer pour qu’il soit toujours allumé. Une méthode plus invasive consisterait à dessouder le relais et à le court-circuiter.

Sonoff propose une application mobile pour contrôler les appareils, les programmer et visualiser leurs données. Pour cela, les informations générées par les appareils transitent par les serveurs de l’entreprise avant d’atteindre le mobile.

Cependant, je n’ai aucune envie que mes données passent par un serveur tiers, et je ne souhaite pas non plus utiliser une application mobile supplémentaire, car je veux l’intégrer à Home Assistant. Home Assistant permet d’intégrer des dispositifs de marques différentes, de centraliser toute la domotique et d’utiliser une seule application pour tout contrôler. Dans ce cas, l’avantage supplémentaire est que les données restent à la maison.

Comment intégrer Sonoff à Home Assistant ?

ESPHome est la réponse !

ESPHome permet de contrôler à distance des dispositifs ESP8266 et ESP32. Et justement, les appareils Sonoff utilisent une puce ESP8266. Ce n’est pas un hasard : j’avais vérifié cela avant d’acheter le Sonoff Pow R2. En découvrant ESPHome et sa facilité d’intégration à Home Assistant, la décision a été immédiate.

L’intégration d’ESPHome dans Home Assistant est très simple : il suffit d’installer un add-on. L’installation est facile, mais j’ai rencontré des problèmes d’accès à l’interface via NGINX dus à l’utilisation de WebSockets par l’add-on. Pour les résoudre, j’ai ajouté la configuration suivante dans NGINX.

Programmation du Sonoff

Pour pouvoir contrôler un dispositif basé sur l’ESP8266 avec ESPHome, il faut flasher sur la puce un firmware généré par ESPHome. Pour cela, j’ai utilisé esphome-flasher. Un adaptateur USB-TTL est indispensable pour connecter le dispositif à un PC. J’ai utilisé un adaptateur CH340G. Les pilotes se trouvent ici.

Comment générer le firmware ?

Grâce à ESPHome, la tâche est très simple. Il suffit de rédiger un fichier YAML contenant la configuration et le comportement souhaités. ESPHome se charge ensuite de générer automatiquement le firmware correspondant.

Voici le fichier YAML que j’ai utilisé :

esphome:
  name: rpicluster_power
  platform: ESP8266
  board: esp01_1m

# WiFi connection
wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Rpicluster Sonoff POW R2"
    password: "rpiclustersonoffpowr2"

# Enable logging
logger:
  baud_rate: 0

# Enable Home Assistant API
api:

# Enable over-the-air updates
ota:

# Enable Web server
web_server:
  port: 80

uart:
  rx_pin: RX
  baud_rate: 4800

sensor:
  - platform: wifi_signal
    name: "RPI Cluster WiFi Signal"
    update_interval: 15s
    icon: mdi:wifi
  - platform: uptime
    name: "RPI Cluster Uptime"
  # Power sensor
  - platform: cse7766
    update_interval: 5s
    # Current sensor
    current:
      name: "RPI Cluster Current"
      icon: mdi:current-ac
      unit_of_measurement: A
      accuracy_decimals: 3
    # Voltage sensor
    voltage:
      name: "RPI Cluster Voltage"
      icon: mdi:flash
      unit_of_measurement: V
      accuracy_decimals: 1
    # Power sensor
    power:
      name: "RPI Cluster Power"
      icon: mdi:gauge
      unit_of_measurement: W
      accuracy_decimals: 0
      id: rpiclusterpower

  - platform: total_daily_energy
    name: "RPI Cluster Daily Energy"
    power_id: rpiclusterpower
    filters:
      - multiply: 0.001
    unit_of_measurement: kWh
    icon: mdi:chart-bar

time:
  - platform: homeassistant
    id: homeassistant_time

interval:
  - interval: 10s
    then:
      if:
        condition:
          wifi.connected:
        then:
          - light.turn_on: led
        else:
          - light.turn_off: led

binary_sensor:
  # Binary sensor for the button press
  - platform: gpio
    name: "RPI Cluster Power Button"
    pin:
      number: GPIO0
      mode: INPUT_PULLUP
      inverted: true
    on_press:
      - switch.toggle: relay

  - platform: status
    name: "RPI Cluster Status"

switch:
  - platform: gpio
    name: "RPI Cluster Sonoff Relay"
    id: relay
    pin: GPIO12
    restore_mode: RESTORE_DEFAULT_ON

  - platform: restart
    name: "RPI Cluster Sonoff Restart"

output:
  - platform: esp8266_pwm
    id: pow_blue_led
    pin:
      number: GPIO13
      inverted: True

light:
  - platform: monochromatic
    name: "RPI Cluster POW Blue LED"
    output: pow_blue_led
    id: led

text_sensor:
  - platform: version
    name: "RPI Cluster POW Version"

Les informations sur les broches du Sonoff sont disponibles dans la documentation.

À noter : le Sonoff ne doit être connecté au PC que pour le premier flashage. Dans le YAML ci-dessus, la fonction OTA (over-the-air) est activée, ce qui permet de mettre à jour le firmware via le WiFi sans rouvrir l’appareil.

Tableau de bord

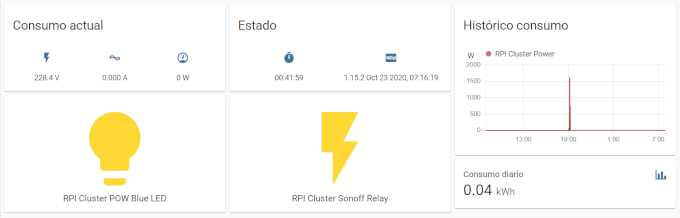

Grâce à l’intégration ESPHome dans Home Assistant, il est très facile de créer un tableau de bord comme celui-ci :

Ce tableau de bord affiche :

• Consommation actuelle :
  • Courant
  • Puissance
  • Tension
• État :
  • Temps de fonctionnement (voir template en annexe)
  • Version d’ESPHome sur le Sonoff
• Historique de consommation
• Consommation quotidienne
• État et contrôle de la LED bleue
  • Cette LED indique l’état de la connexion WiFi (allumée = connecté)
• État et contrôle du relais

Le pic de consommation dépassant 1500W ne correspond pas à une utilisation normale du cluster. Il est dû à des tests que j’ai effectués pour calibrer le Sonoff. La calibration sera expliquée dans un autre billet.

Conclusion

L’objectif principal de ce cluster était pédagogique. À ce jour, je ne sais pas encore si ce sera sa seule utilité ou si je l’utiliserai pour d’autres projets — les idées ne manquent pas. Connaître la consommation électrique et son coût économique est une variable importante qui influencera son utilisation à moyen et long terme.

Annexe

Configuration NGINX pour les WebSockets ESPHome

location /api/hassio_ingress {
    resolver 127.0.0.11 valid=30s;
    # Home Assistant IP
    set $upstream_app 192.168.86.4;
    # Home Assistant Internal Port
    set $upstream_port 8123;
    # Home Assistant Internal Protocol
    set $upstream_proto http;
    proxy_pass $upstream_proto://$upstream_app:$upstream_port;

    # Home Assistant External Host:Port
    proxy_set_header Host $host:9443;

    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";
}

Pilotes pour adaptateurs USB-TTL

• CH340G
• CP210X
• PL2303

Template pour le temps de fonctionnement

Par défaut, le Sonoff envoie le temps d’allumage en secondes. Comme ce dispositif est conçu pour rester en marche en continu et envoyer des mesures, cela n’a pas beaucoup de sens d’afficher le nombre brut de secondes. Pour obtenir une information plus utile, j’ai créé le template suivant :

sensor:
  - platform: template
    sensors:
      rpi_cluster_pow_uptime_readable:
        friendly_name: "RPI Cluster Uptime"
        icon_template: "mdi:timer"
        value_template: >-
          {% set uptime = states.sensor.rpi_cluster_pow_uptime.state | int %}
          {% set days = (uptime / 86400) | int %}
          {%- if days > 0 -%}
            {{ days }} days, {{ (uptime - (days * 86400)) | int | timestamp_custom('%H:%M:%S', false) }}
          {%- else -%}
            {{ uptime | int | timestamp_custom('%H:%M:%S', false) }}
          {%- endif -%}

S’il est allumé depuis plus d’un jour, il affichera le nombre de jours ainsi que les heures, minutes et secondes. Sinon, seules les heures, minutes et secondes seront affichées.

Ce template pourrait être encore amélioré pour intégrer mois et années.

Pièces pour le boîtier du cluster

Pour concevoir toutes les pièces, j’ai utilisé OnShape. Tous mes designs pour le boîtier du cluster sont publics et disponibles ici.

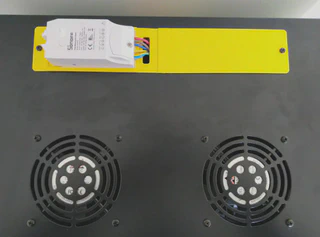

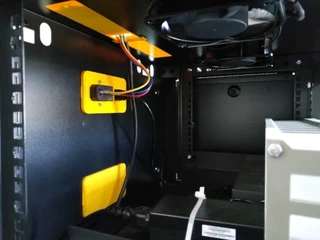

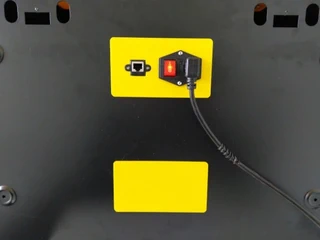

Comme on peut le voir sur les images suivantes, les pièces pour le Sonoff ne sont pas les seules que j’ai conçues. J’ai également créé un cache pour l’une des ouvertures arrière, ainsi qu’un autre pour accueillir à la fois la prise électrique et la prise réseau du cluster :

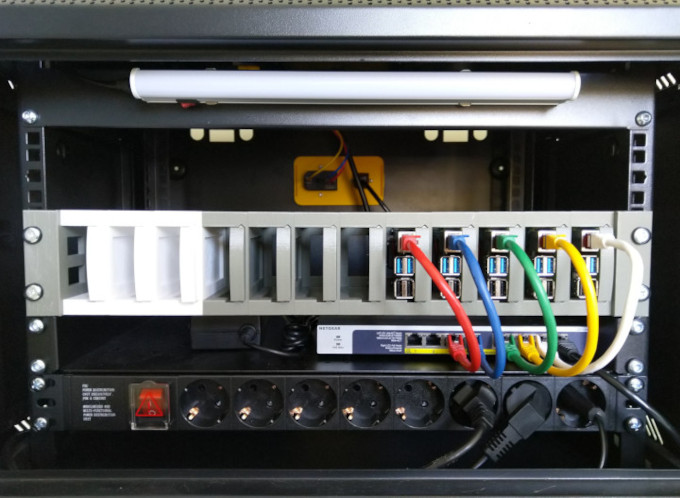

Je suis très satisfait du résultat final : tout est proprement organisé et le câblage est minimal :
